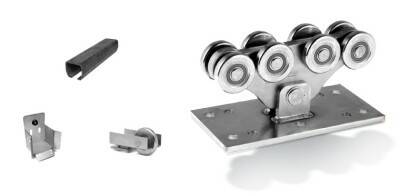

Obsah kitu:
- 9 m šíny bez povrchové úpravy GIPI 5 RG
- 2x vozík CA 4 RS Silver line
- 1x náběh 41 P Silver line
- 1x doraz dosedový 50 P Silver line
Samonosné brány jsou velice běžně používaným, ideálním a bezúdržbovým řešením Vašich průjezdů.
Tento kit je vhodný pro samonosné brány s průjezdem 4 - 8 m, povrchová úprava komponentů je galvanický stříbrný zinek.
Povrchově neupravenou šínu GIPI 5 RG o šířce 94 mm a výšce 85 mm, lze k rámu brány přivařit nebo přišroubovat. U samonosných bran se musí zhotovit rám brány delší o 30 % než je průjezd, a je také potřeba přihlédnout k výšce, hmotnosti a použité výplni. Do šíny se nasunou dva pojezdové vozíky CA 4 RS, které drží bránu ve vynesené poloze. Vozíky se kotví do předem připraveného a vyzrálého betonového základu o nezámrzné hloubce min. 0,8 m,
ve vysokohorských oblastech min. 1 m, pomocí chemické kotvy (malta + lepidlo) a pozinkovaných závitových tyčí M16.
Pro přesný výpočet rozteče mezi vozíky lze využít vzorec, který je uveden na druhé fotce u produktu.
Na protější stranu od vozíků se na sloupek, do odpovídající výšky, instaluje dosedový doraz 50 P, který zvyšuje stabilitu brány v zavřeném stavu a zároveň nedochází k přetěžování pojezdových vozíků.
Bránu do dorazu navede náběhové kolečko 41 P, které se upevňuje do přední části šíny.
Pro bránu s průjezdem větším než 6 m je potřeba šínu dokoupit.
K tomuto setu si také můžete v našem e-shopu zakoupit rolny nebo vedení pro zajištění horní stability brány,
plastové záslepky do kolejnic, hákový zámek, nebo elektrický pohon pro snadné otevírání pomocí dálkových ovladačů.
